Kako panel za poboljšanje faktora snage utječe na električno opterećenje?

Paneli za poboljšanje faktora snage (PFIP) igraju ključnu ulogu u modernim električnim sustavima, posebno kada se radi o upravljanju električnim opterećenjima. Kao dobavljač ovih panela, svjedočio sam iz prve ruke kako oni mogu promijeniti učinkovitost i performanse električnih sustava. U ovom blogu istražit ću kako panel za poboljšanje faktora snage utječe na električno opterećenje, istražujući njegove prednosti, principe rada i primjene u stvarnom svijetu.

Razumijevanje faktora snage

Prije nego što zaronimo u utjecaj PFIP-ova na električna opterećenja, bitno je razumjeti što je faktor snage. Faktor snage (PF) mjera je koliko se učinkovito električna energija koristi u krugu. To je omjer stvarne snage (P), koja je snaga koja stvarno radi, i prividne snage (S), koja je produkt napona i struje. Matematički se izražava kao (PF=\frac{P}{S}).

Faktor snage 1 (ili 100%) znači da se sva dovedena električna energija učinkovito koristi za obavljanje korisnog rada. Međutim, u mnogim stvarnim električnim sustavima, faktor snage je manji od 1. To je zbog prisutnosti induktivnih opterećenja kao što su motori, transformatori i fluorescentna rasvjeta. Ova induktivna opterećenja privlače jalovu snagu (Q), koja ne obavlja nikakav koristan rad, ali još uvijek zahtijeva struju da teče kroz sustav.

Kako rade ploče za poboljšanje faktora snage

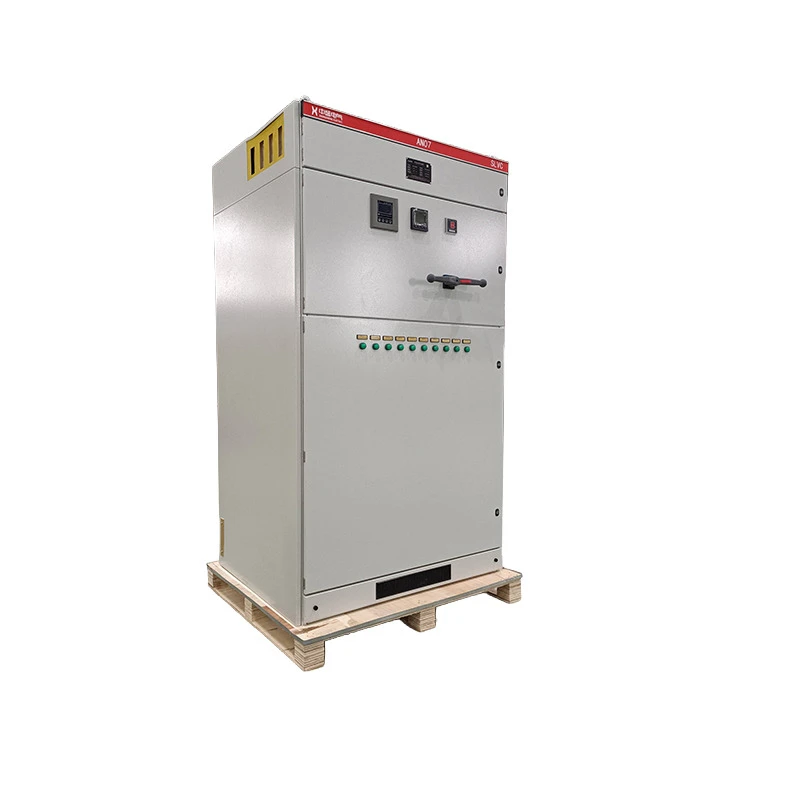

APloča za poboljšanje faktora snagedizajniran je za ispravljanje faktora snage električnog sustava. Obično se sastoji od skupa kondenzatora spojenih paralelno s električnim opterećenjem. Kondenzatori generiraju jalovu snagu koja je u fazi suprotna od reaktivne snage koju crpe induktivno opterećenje.

Kada je PFIP ugrađen u električni sustav, kondenzatori u ploči opskrbljuju jalovu snagu potrebnu za induktivna opterećenja. Time se smanjuje količina jalove snage koja se mora crpiti iz električne mreže. Kao rezultat toga, prividna snaga u sustavu se smanjuje, a faktor snage se poboljšava.

Utjecaj na električno opterećenje

Smanjena potrošnja struje

Jedan od najznačajnijih utjecaja PFIP-a na električno opterećenje je smanjenje potrošnje struje. Kada je faktor snage nizak, električni sustav mora povući više struje kako bi opskrbio istu količinu stvarne snage. To je zato što prividna snaga (S = VI), a za danu stvarnu snagu (P), manji faktor snage znači veću prividnu snagu, a time i veću struju.

Poboljšanjem faktora snage, PFIP smanjuje prividnu snagu, što zauzvrat smanjuje struju koja teče kroz električni sustav. Ovo ima nekoliko prednosti. Prvo, smanjuje opterećenje električnih kabela, prekidača i drugih komponenti, što može produljiti njihov vijek trajanja. Drugo, smanjuje gubitke energije u električnom sustavu, jer su gubici snage u vodiču proporcionalni kvadratu struje ((P_{gubitak}=I^{2}R)).

Ušteda energije

Poboljšanje faktora snage može dovesti do značajnih ušteda energije. Mnoga komunalna poduzeća naplaćuju industrijske i komercijalne potrošače na temelju njihove prividne potrošnje energije. Poboljšanjem faktora snage smanjuje se prividna potrošnja energije, što može rezultirati nižim računima za struju.

Uz izravnu uštedu na troškovima električne energije, smanjena potrošnja struje također znači da se manje energije troši kao toplina u električnom sustavu. To dodatno pridonosi ukupnoj energetskoj učinkovitosti.

Povećani kapacitet sustava

PFIP također može povećati kapacitet električnog sustava. Kada je faktor snage nizak, električni sustav mora raditi na većoj struji kako bi osigurao potrebnu stvarnu snagu. To može ograničiti količinu dodatnog opterećenja koje se može dodati sustavu.

Poboljšanjem faktora snage smanjuje se potrošnja struje, čime se oslobađa kapacitet u električnom sustavu. To znači da se više električne opreme može dodati sustavu bez njegovog preopterećenja. Na primjer, tvornica koja ima nizak faktor snage može ustanoviti da ne može dodati nove strojeve zbog ograničenog električnog kapaciteta. Ugradnjom PFIP-a faktor snage se može poboljšati, a sustav može prihvatiti novu opremu.

Poboljšana regulacija napona

Još jedna prednost PFIP-a je poboljšana regulacija napona. Induktivna opterećenja mogu uzrokovati pad napona u električnom sustavu, posebno tijekom razdoblja velike potražnje. Dobavljajući jalovu snagu potrebnu za induktivna opterećenja, PFIP pomaže u održavanju stabilnije razine napona.

Ovo je osobito važno za osjetljivu električnu opremu, kao što su računala i elektronički uređaji, kojima je za pravilan rad potreban stabilan napon. PFIP može pomoći u smanjenju fluktuacija napona i osigurati da električna oprema prima konzistentan napon.

Prijave u stvarnom svijetu

PFIP-ovi se široko koriste u raznim industrijama, uključujući proizvodnju, poslovne zgrade i podatkovne centre.

U proizvodnoj industriji česti su veliki motori i druga induktivna opterećenja. Ova opterećenja mogu uzrokovati nizak faktor snage, što rezultira visokim troškovima energije i smanjenom učinkovitosti sustava. Ugradnjom PFIP-a proizvođači mogu poboljšati faktor snage, smanjiti potrošnju energije i produljiti životni vijek svoje električne opreme.

Komercijalne zgrade, kao što su uredi i trgovački centri, također imaju koristi od PFIP-ova. Sustavi rasvjete, HVAC sustavi i druga električna oprema u ovim zgradama mogu povući značajnu količinu jalove snage. PFIP može pomoći u ispravljanju faktora snage i smanjenju ukupne potrošnje energije u zgradi.

Podatkovni centri još su jedno područje u kojem su PFIP-ovi ključni. Ovi objekti zahtijevaju veliku količinu električne energije za rad svojih poslužitelja i druge opreme. Nizak faktor snage u podatkovnom centru može dovesti do povećanja troškova energije i smanjene pouzdanosti. Ugradnjom PFIP-a operateri podatkovnih centara mogu poboljšati faktor snage, smanjiti potrošnju energije i osigurati stabilan rad svoje opreme.

Uloga panela regulatora faktora snage

AKontrolna ploča faktora snageje važna komponenta PFIP-a. On prati faktor snage električnog sustava i kontrolira prebacivanje kondenzatora u PFIP.

Regulator kontinuirano mjeri faktor snage i određuje količinu reaktivne snage koju treba isporučiti kondenzatorima. Na temelju ovog mjerenja, on uključuje ili isključuje kondenzatore kako bi održao željeni faktor snage. Ovo osigurava da PFIP radi učinkovito i djelotvorno.

Kompatibilnost s niskonaponskim AC sklopnim uređajima

PFIP-ovi se često koriste zajedno sNiskonaponska izmjenična sklopna oprema. Rasklopni uređaj osigurava sredstva za kontrolu i zaštitu električnog sustava. Može se koristiti za izolaciju PFIP-a od ostatka električnog sustava radi održavanja ili u slučaju kvara.

Razvodni uređaj također igra ulogu u ukupnoj sigurnosti električnog sustava. Može otkriti prekomjerne struje i kratke spojeve i automatski isključiti PFIP iz napajanja kako bi spriječio oštećenje.

Zaključak

Zaključno, ploča za poboljšanje faktora snage ima značajan utjecaj na električno opterećenje. Može smanjiti potrošnju struje, uštedjeti energiju, povećati kapacitet sustava i poboljšati regulaciju napona. Ove prednosti čine PFIP ključnu komponentu modernih električnih sustava.

Ako ste zainteresirani za poboljšanje faktora snage vašeg električnog sustava i iskorištavanje povezanih prednosti, potičem vas da nas kontaktirate za konzultacije. Imamo širok raspon panela za poboljšanje faktora snage koji se mogu prilagoditi vašim specifičnim potrebama. Bilo da ste mala tvrtka ili veliki industrijski pogon, možemo vam pomoći optimizirati vaš električni sustav i smanjiti troškove energije.
